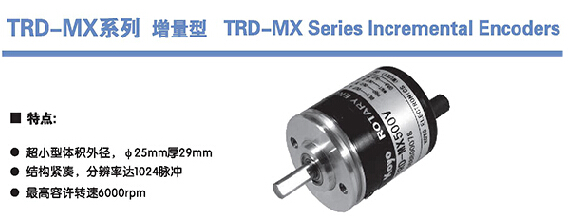

TRD-MX系列增量式旋转编码器

超小型体积外径φ25mm，紧凑结构，分辨率1024脉冲，最高转速6000rpm。

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

三浦订货号：
制　造　商：光洋(KOYO)
制造商编号：
单　　　价：
计价　方式：
发　货　日：
数　　　量：-+
立即购买加入购物车

共 30 个型号符合条件

筛选条件

消耗电流

≤50mA

响应频率

100kHz

环境温度

-10~+70℃(存储时:-25~+85℃)

抗震性

490m/s2，11ms，三轴方向各3次

102776/TRD-MX10-A/TRD-MX系列增量式旋转编码器
102777/TRD-MX10-B/TRD-MX系列增量式旋转编码器
102778/TRD-MX10-V/TRD-MX系列增量式旋转编码器
102779/TRD-MX60-A/TRD-MX系列增量式旋转编码器
102780/TRD-MX60-B/TRD-MX系列增量式旋转编码器
102781/TRD-MX60-V/TRD-MX系列增量式旋转编码器
102782/TRD-MX100-A/TRD-MX系列增量式旋转编码器
102783/TRD-MX100-B/TRD-MX系列增量式旋转编码器
102784/TRD-MX100-V/TRD-MX系列增量式旋转编码器
102785/TRD-MX200-A/TRD-MX系列增量式旋转编码器
102786/TRD-MX200-B/TRD-MX系列增量式旋转编码器
102787/TRD-MX200-V/TRD-MX系列增量式旋转编码器
102788/TRD-MX360-A/TRD-MX系列增量式旋转编码器
102789/TRD-MX360-B/TRD-MX系列增量式旋转编码器
102790/TRD-MX360-V/TRD-MX系列增量式旋转编码器
102791/TRD-MX500-A/TRD-MX系列增量式旋转编码器
102792/TRD-MX500-B/TRD-MX系列增量式旋转编码器
102793/TRD-MX500-V/TRD-MX系列增量式旋转编码器
102794/TRD-MX512-A/TRD-MX系列增量式旋转编码器
102795/TRD-MX512-B/TRD-MX系列增量式旋转编码器
102796/TRD-MX512-V/TRD-MX系列增量式旋转编码器
102797/TRD-MX600-A/TRD-MX系列增量式旋转编码器
102798/TRD-MX600-B/TRD-MX系列增量式旋转编码器
102799/TRD-MX600-V/TRD-MX系列增量式旋转编码器
102800/TRD-MX1000-A/TRD-MX系列增量式旋转编码器
102801/TRD-MX1000-B/TRD-MX系列增量式旋转编码器
102802/TRD-MX1000-V/TRD-MX系列增量式旋转编码器
102803/TRD-MX1024-A/TRD-MX系列增量式旋转编码器
102804/TRD-MX1024-B/TRD-MX系列增量式旋转编码器
102805/TRD-MX1024-V/TRD-MX系列增量式旋转编码器

型号列表产品介绍参数规格产品目录

1 2 >

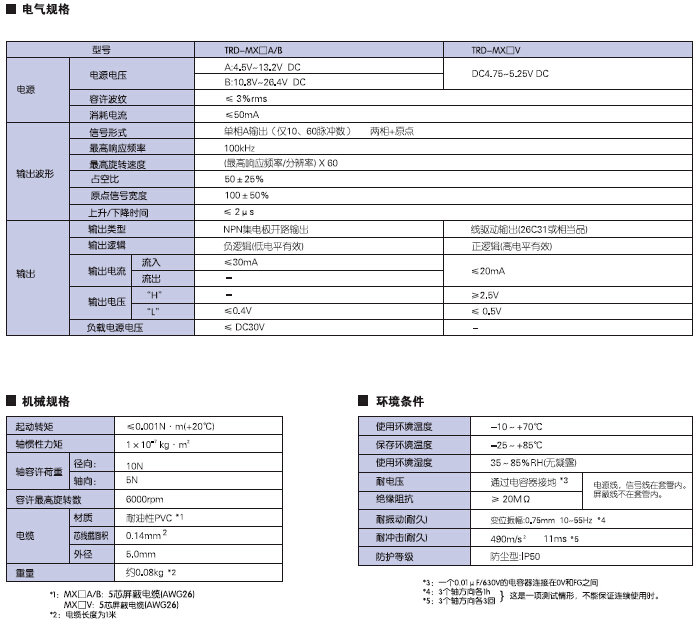

订货号	型号	一般发货日	类型	外径(mm)	电源电压	消耗电流	分辨率(脉冲/旋转)	输出相	输出形式	输出容量	响应频率	起动转矩	惯性转矩	最大轴负载(N)	允许最高转速	环境温度	相对湿度	绝缘电阻	耐电压	抗振性	抗震性	防护等级	连接方式	材质	重量	法兰方式/轴尺寸
102776	TRD-MX10-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	10	单相A输出，两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102777	TRD-MX10-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	10	单相A输出，两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102778	TRD-MX10-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	10	单相A输出，两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102779	TRD-MX60-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	60	单相A输出，两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102780	TRD-MX60-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	60	单相A输出，两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102781	TRD-MX60-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	60	单相A输出，两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102782	TRD-MX100-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	100	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102783	TRD-MX100-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	100	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102784	TRD-MX100-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	100	两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102785	TRD-MX200-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	200	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102786	TRD-MX200-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	200	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102787	TRD-MX200-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	200	两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102788	TRD-MX360-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	360	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102789	TRD-MX360-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	360	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102790	TRD-MX360-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	360	两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102791	TRD-MX500-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	500	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102792	TRD-MX500-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	500	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102793	TRD-MX500-V		紧凑超小型	ø25(厚29mm)	DC4.75~5.25V(≤3%rms)	≤50mA	500	两相+原点(A、B+Z)	线性驱动器输出(正逻辑，高电平有效)	26C31相当品，输出电压(H位:≥2.5V，L位:≤0.5V)，输出电流≤20mA	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102794	TRD-MX512-A		紧凑超小型	ø25(厚29mm)	DC4.5~13.2V(≤3%rms)	≤50mA	512	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm
102795	TRD-MX512-B		紧凑超小型	ø25(厚29mm)	DV10.8~26.4V(≤3%rms)	≤50mA	512	两相+原点(A、B+Z)	NPN集极开路输出(负逻辑，低电平有效)	负载电源电压≤DC30V，输出电压(L位:≤0.4V)，输出电流≤30mA(流入)	100kHz	≤0.001N·m(+20℃)	1x10-7kg·m2	轴向:5，径向:10	6000r/min	-10~+70℃(存储时:-25~+85℃)	35~85%RH	20MΩ以上	通过电容器接地，一个0.01μF/630V的电容器接在0V与FG之间	10~55Hz，变位振幅0.75mm，三轴方向各1H	490m/s2，11ms，三轴方向各3次	IP50	电缆外径5mm，截面积:0.14mm2	电缆材质:耐油性聚氯乙烯树脂	约0.08kg(电缆1m)	ø25x29mm，轴径:ø4mm

TRD-MX10-A
TRD-MX60-A
TRD-MX100-A
TRD-MX200-A
TRD-MX360-A
TRD-MX500-A
TRD-MX512-A
TRD-MX600-A
TRD-MX1000-A
TRD-MX1024-A
TRD-MX10-B
TRD-MX60-B
TRD-MX100-B
TRD-MX200-B
TRD-MX360-B
TRD-MX500-B
TRD-MX512-B
TRD-MX600-B
TRD-MX1000-B
TRD-MX1024-B
TRD-MX10-V
TRD-MX60-V
TRD-MX100-V
TRD-MX200-V
TRD-MX360-V
RD-MX500-V
TRD-MX512-V
TRD-MX600-V
TRD-MX1000-V
TRD-MX1024-V
