TM-3000系列二维高速投影尺寸测量仪

在线/离线均可使用
同时测量多点的外径/高度差

点击订货号查看价格,了解更多请登录享受优惠请拨打4008-824-824

5 个 型 号 符 合 条 件
订货号型号一般
发货日
22226438TM-3001
22226439TM-3001P
22226440TM-006
22226441TM-040
22226442TM-065

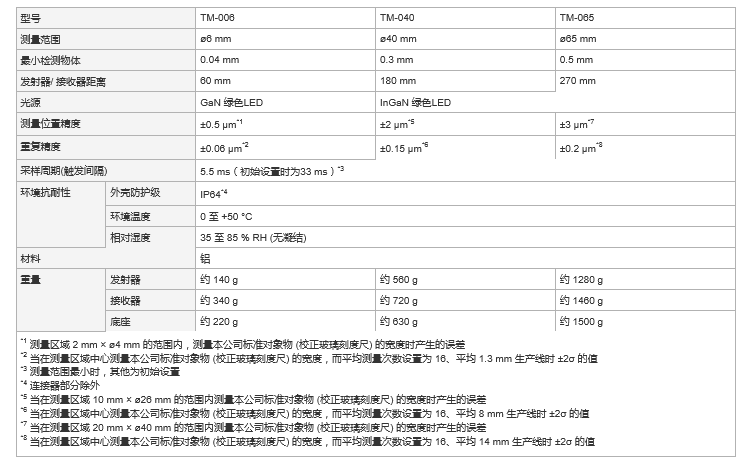

型号

TM-006

TM-040

TM-065

测量范围

ø6 mm

ø40 mm

ø65 mm

最小检测物体

0.04 mm

0.3 mm

0.5 mm

发射器/ 接收器距离

60 mm

180 mm

270 mm

光源

GaN 绿色LED

InGaN 绿色LED

测量位置精度

±0.5 µm*1

±2 µm*5

±3 µm*7

重复精度

±0.06 µm*2

±0.15 µm*6

±0.2 µm*8

采样周期(触发间隔)

5.5 ms(初始设置时为33 ms*3

环境抗耐性

外壳防护级

IP64*4

环境温度

0 +50 °C

相对湿度

35 85 % RH (无凝结)

材料

重量

发射器

140 g

560 g

1280 g

接收器

340 g

720 g

1460 g

底座

220 g

630 g

1500 g

*1 测量区域 2 mm × ø4 mm 的范围内,测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差

*2 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度,而平均测量次数设置为 16、平均 1.3 mm 生产线时 ±2σ 的值

*3 测量范围最小时,其他为初始设置

*4 连接器部分除外

*5 当在测量区域 10 mm × ø26 mm 的范围内测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差

*6 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度,而平均测量次数设置为 16、平均 8 mm 生产线时 ±2σ 的值

*7 当在测量区域 20 mm × ø40 mm 的范围内测量本公司标准对象物 (校正玻璃刻度尺) 的宽度时产生的误差

*8 当在测量区域中心测量本公司标准对象物 (校正玻璃刻度尺) 的宽度,而平均测量次数设置为 16、平均 14 mm 生产线时 ±2σ 的值
