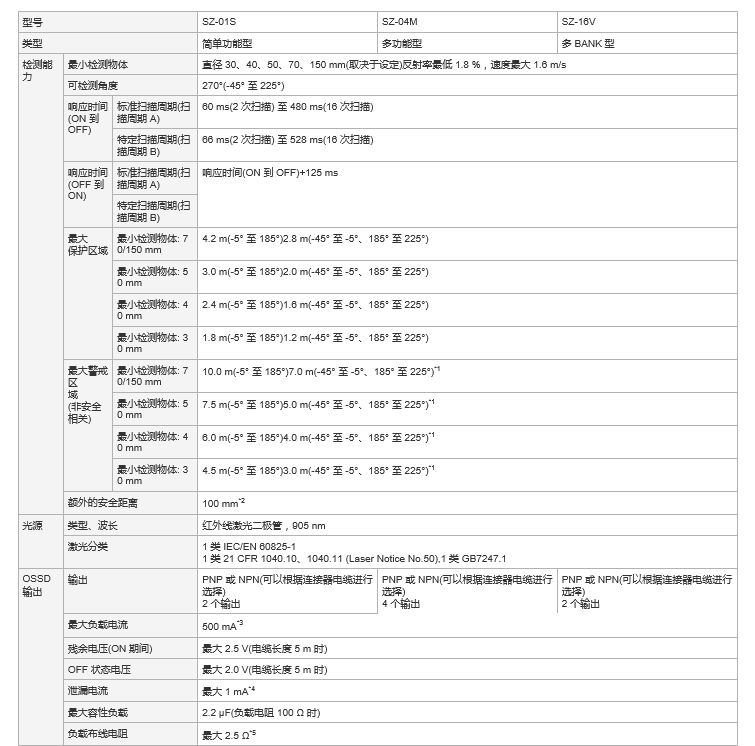

型号 |
SZ-01S |
SZ-04M |
SZ-16V |
||
|
类型 |
简单功能型 |
多功能型 |
多 BANK 型 |
||
|
检测能力 |
最小检测物体 |
直径 30、40、50、70、150 mm(取决于设定)反射率最低 1.8 %，速度最大 1.6 m/s |
|||
|
可检测角度 |
270°(-45° 至 225°) |
||||
|
响应时间 |
标准扫描周期(扫描周期 A) |
60 ms(2 次扫描) 至 480 ms(16 次扫描) |
|||
|
(ON 到 OFF) |
特定扫描周期(扫描周期 B) |
66 ms(2 次扫描) 至 528 ms(16 次扫描) |
|||
|
响应时间 |
标准扫描周期(扫描周期 A) |
响应时间(ON 到 OFF)+125 ms |
|||
|
(OFF 到 ON) |
特定扫描周期(扫描周期 B) |
||||
|
最大 |
最小检测物体: 70/150 mm |
4.2 m(-5° 至 185°)2.8 m(-45° 至 -5°、185° 至 225°) |
|||
|
保护区域 |
最小检测物体: 50 mm |
3.0 m(-5° 至 185°)2.0 m(-45° 至 -5°、185° 至 225°) |
|||
|
|
最小检测物体: 40 mm |
2.4 m(-5° 至 185°)1.6 m(-45° 至 -5°、185° 至 225°) |
|||
|
|
最小检测物体: 30 mm |
1.8 m(-5° 至 185°)1.2 m(-45° 至 -5°、185° 至 225°) |
|||
|
最大警戒区 |
最小检测物体: 70/150 mm |
10.0 m(-5° 至 185°)7.0 m(-45° 至 -5°、185° 至 225°)*1 |
|||
|
域 |
最小检测物体: 50 mm |
7.5 m(-5° 至 185°)5.0 m(-45° 至 -5°、185° 至 225°)*1 |
|||
|
(非安全 |
最小检测物体: 40 mm |
6.0 m(-5° 至 185°)4.0 m(-45° 至 -5°、185° 至 225°)*1 |
|||
|
相关) |
最小检测物体: 30 mm |
4.5 m(-5° 至 185°)3.0 m(-45° 至 -5°、185° 至 225°)*1 |
|||
|
额外的安全距离 |
100 mm*2 |
||||
|
光源 |
类型、波长 |
红外线激光二极管，905 nm |
|||
|
激光分类 |
1 类 IEC/EN 60825-1 |
||||
|
1 类 21 CFR 1040.10、1040.11 (Laser Notice No.50),1 类 GB7247.1 |
|||||
|
OSSD 输出 |
输出 |
PNP 或 NPN(可以根据连接器电缆进行选择) |
PNP 或 NPN(可以根据连接器电缆进行选择) |
PNP 或 NPN(可以根据连接器电缆进行选择) |
|
|
2 个输出 |
4 个输出 |
2 个输出 |
|||
|
最大负载电流 |
500 mA*3 |
||||
|
残余电压(ON 期间) |
最大 2.5 V(电缆长度 5 m 时) |
||||
|
OFF 状态电压 |
最大 2.0 V(电缆长度 5 m 时) |
||||
|
泄漏电流 |
最大 1 mA*4 |
||||
|
最大容性负载 |
2.2 µF(负载电阻 100 Ω 时) |
||||
|
负载布线电阻 |
最大 2.5 Ω*5 |
||||
|

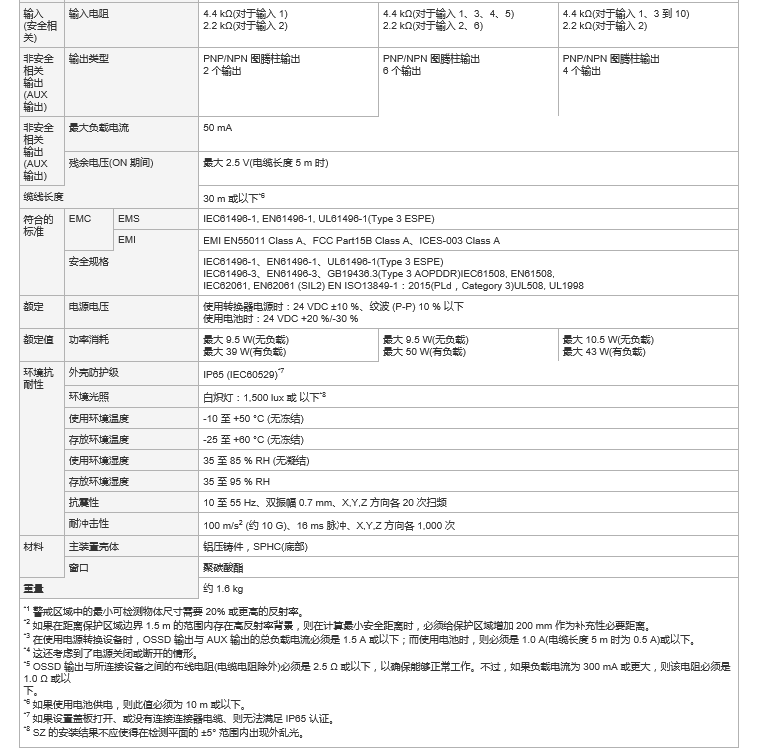

输入 |
输入电阻 |
4.4 kΩ(对于输入 1) |
4.4 kΩ(对于输入 1、3、4、5) |
4.4 kΩ(对于输入 1、3 到 10) |
|
|
(安全相关) |
2.2 kΩ(对于输入 2) |
2.2 kΩ(对于输入 2、6) |
2.2 kΩ(对于输入 2) |
||
|
非安全相关 |
输出类型 |
PNP/NPN 图腾柱输出 |
PNP/NPN 图腾柱输出 |
PNP/NPN 图腾柱输出 |
|
|
输出 |
2 个输出 |
6 个输出 |
4 个输出 |
||
|
(AUX 输出) |
|
|
|
||
|
非安全相关 |
最大负载电流 |
50 mA |
|||
|
输出 |
|||||
|
(AUX 输出) |
残余电压(ON 期间) |
最大 2.5 V(电缆长度 5 m 时) |
|||
|
缆线长度 |
30 m 或以下*6 |
||||
|
符合的标准 |
EMC |
EMS |
IEC61496-1, EN61496-1, UL61496-1(Type 3 ESPE) |
||
|
EMI |
EMI EN55011 Class A、FCC Part15B Class A、ICES-003 Class A |
||||
|
安全规格 |
IEC61496-1、EN61496-1、UL61496-1(Type 3 ESPE) |
||||
|
IEC61496-3、EN61496-3、GB19436.3(Type 3 AOPDDR)IEC61508, EN61508, |
|||||
|
IEC62061, EN62061 (SIL2) EN ISO13849-1：2015(PLd，Category 3)UL508, UL1998 |
|||||
|
额定 |
电源电压 |
使用转换器电源时：24 VDC ±10 %、纹波 (P-P) 10 % 以下 |
|||
|
使用电池时：24 VDC +20 %/-30 % |
|||||
|
额定值 |
功率消耗 |
最大 9.5 W(无负载) |
最大 9.5 W(无负载) |
最大 10.5 W(无负载) |
|
|
最大 39 W(有负载) |
最大 50 W(有负载) |
最大 43 W(有负载) |
|||
|
环境抗耐性 |
外壳防护级 |
IP65 (IEC60529)*7 |
|||
|
环境光照 |
白炽灯：1,500 lux 或 以下*8 |
||||
|
使用环境温度 |
-10 至 +50 °C (无冻结) |
||||
|
存放环境温度 |
-25 至 +60 °C (无冻结) |
||||
|
使用环境湿度 |
35 至 85 % RH (无凝结) |
||||
|
存放环境湿度 |
35 至 95 % RH |
||||
|
抗震性 |
10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频 |
||||
|
耐冲击性 |
100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次 |
||||
|
材料 |
主装置壳体 |
铝压铸件，SPHC(底部) |
|||
|
窗口 |
聚碳酸酯 |
||||
|
重量 |
约 1.6 kg |
||||
|
*1 警戒区域中的最小可检测物体尺寸需要 20% 或更高的反射率。 |
|||||
|
*2 如果在距离保护区域边界 1.5 m 的范围内存在高反射率背景，则在计算最小安全距离时，必须给保护区域增加 200 mm 作为补充性必要距离。 |
|||||
|
*3 在使用电源转换设备时，OSSD 输出与 AUX 输出的总负载电流必须是 1.5 A 或以下；而使用电池时，则必须是 1.0 A(电缆长度 5 m 时为 0.5 A)或以下。 |
|||||
|
*4 这还考虑到了电源关闭或断开的情形。 |
|||||
|
*5 OSSD 输出与所连接设备之间的布线电阻(电缆电阻除外)必须是 2.5 Ω 或以下，以确保能够正常工作。不过，如果负载电流为 300 mA 或更大，则该电阻必须是 1.0 Ω 或以 |
|||||
|
下。 |
|||||
|
*6 如果使用电池供电，则此值必须为 10 m 或以下。 |
|||||
|
*7 如果设置盖板打开、或没有连接连接器电缆、则无法满足 IP65 认证。 |
|||||
|
*8 SZ 的安装结果不应使得在检测平面的 ±5° 范围内出现外乱光。 |
|||||
