SK系列静电测量仪
采用了不受距离变化影响的V.S.S方式
采用了旋转头,允许弹性的安装
能够适用于流水线内的容许度判断功能
点击订货号查看价格,了解更多请登录,享受优惠请拨打4008-824-824
- 基恩士(KEYENCE)
- -+

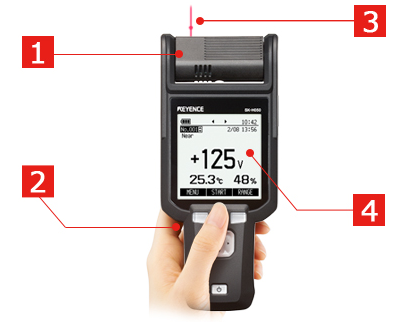

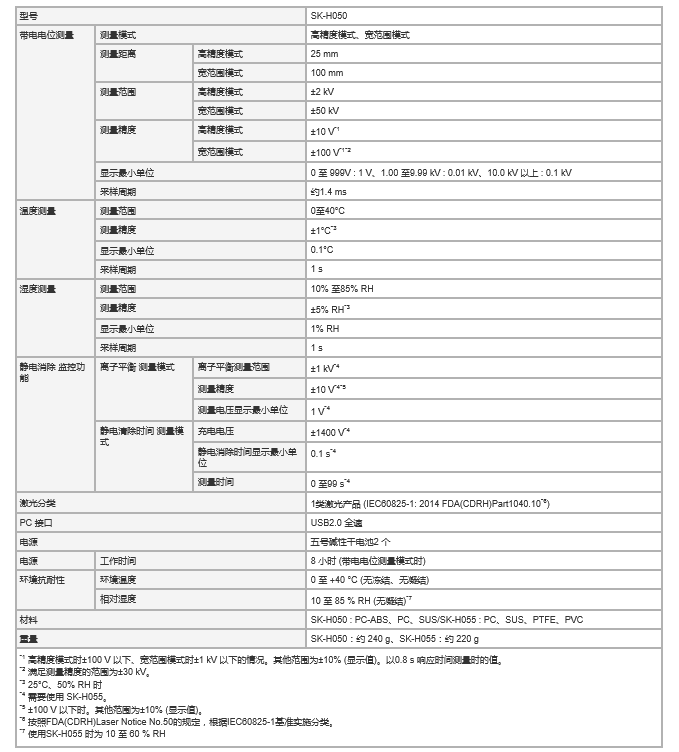

型号 |
SK-H050 |
||
带电电位测量 |
测量模式 |
高精度模式、宽范围模式 |
|
测量距离 |
高精度模式 |
25 mm |
|
宽范围模式 |
100 mm |
||
测量范围 |
高精度模式 |
±2 kV |
|
宽范围模式 |
±50 kV |
||
测量精度 |
高精度模式 |
±10 V*1 |
|
宽范围模式 |
±100 V*1*2 |
||
显示最小单位 |
0 至 999V : 1 V、1.00 至9.99 kV : 0.01 kV、10.0 kV 以上 : 0.1 kV |
||
采样周期 |
约1.4 ms |
||
温度测量 |
测量范围 |
0至40°C |
|
测量精度 |
±1°C*3 |
||
显示最小单位 |
0.1°C |
||
采样周期 |
1 s |
||
湿度测量 |
测量范围 |
10% 至85% RH |
|
测量精度 |
±5% RH*3 |
||
显示最小单位 |
1% RH |
||
采样周期 |
1 s |
||
静电消除 监控功能 |
离子平衡 测量模式 |
离子平衡测量范围 |
±1 kV*4 |
测量精度 |
±10 V*4*5 |
||
测量电压显示最小单位 |
1 V*4 |
||

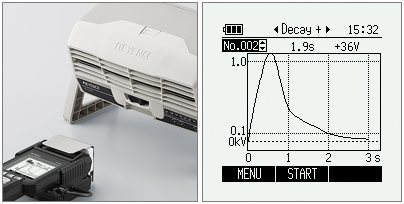

静电清除时间 测量模式 |
充电电压 |
±1400 V*4 |
|
静电消除时间显示最小单位 |
0.1 s*4 |
||
测量时间 |
0 至99 s*4 |
||
激光分类 |
1类激光产品 (IEC60825-1: 2014 FDA(CDRH)Part1040.10*6) |
||

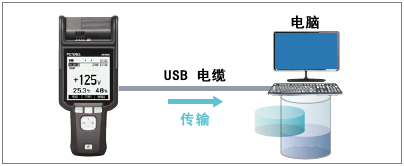

PC 接口 |
USB2.0 全速 |
||
电源 |
五号碱性干电池2 个 |
||
电源 |
工作时间 |
8 小时 (带电电位测量模式时) |
|
环境抗耐性 |
环境温度 |
0 至 +40 °C (无冻结、无凝结) |
|
相对湿度 |
10 至 85 % RH (无凝结)*7 |
||
材料 |
SK-H050 : PC-ABS、PC、SUS/SK-H055 : PC、SUS、PTFE、PVC |
||
重量 |
SK-H050:约 240 g、SK-H055:约 220 g |
||
*1 高精度模式时±100 V 以下、宽范围模式时±1 kV 以下的情况。其他范围为±10% (显示值)。以0.8 s 响应时间测量时的值。 |
|||
*2 满足测量精度的范围为±30 kV。 |
|||
*3 25°C、50% RH 时 |
|||
*4 需要使用 SK-H055。 |
|||
*5 ±100 V 以下时。其他范围为±10% (显示值)。 |
|||
*6 按照FDA(CDRH)Laser Notice No.50的规定,根据IEC60825-1基准实施分类。 |
|||
*7 使用SK-H055 时为 10 至 60 % RH |

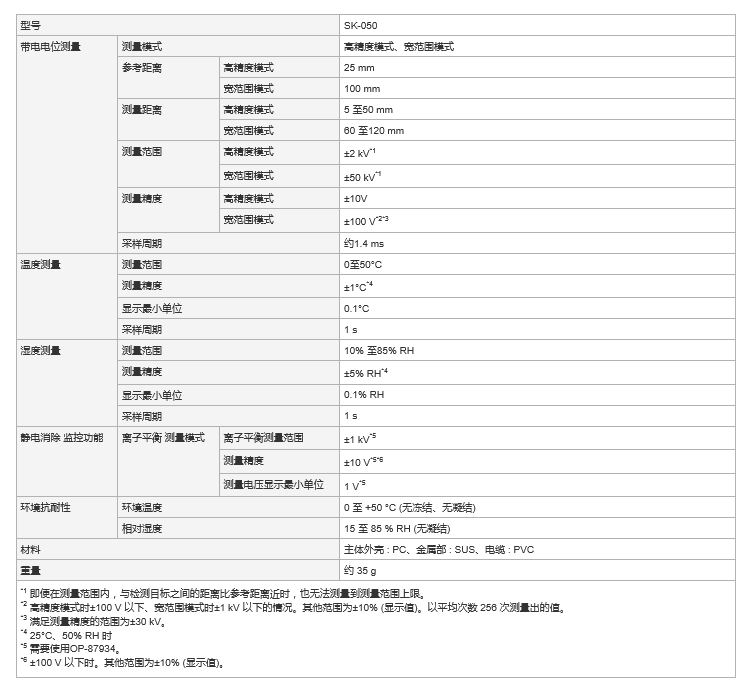

型号 |
SK-050 |
||
带电电位测量 |
测量模式 |
高精度模式、宽范围模式 |
|
参考距离 |
高精度模式 |
25 mm |
|
宽范围模式 |
100 mm |
||
测量距离 |
高精度模式 |
5 至50 mm |
|
宽范围模式 |
60 至120 mm |
||
测量范围 |
高精度模式 |
±2 kV*1 |
|
宽范围模式 |
±50 kV*1 |
||
测量精度 |
高精度模式 |
±10V |
|
宽范围模式 |
±100 V*2*3 |
||
采样周期 |
约1.4 ms |
||
温度测量 |
测量范围 |
0至50°C |
|
测量精度 |
±1°C*4 |
||
显示最小单位 |
0.1°C |
||
采样周期 |
1 s |
||
湿度测量 |
测量范围 |
10% 至85% RH |
|
测量精度 |
±5% RH*4 |
||
显示最小单位 |
0.1% RH |
||
采样周期 |
1 s |
||
静电消除 监控功能 |
离子平衡 测量模式 |
离子平衡测量范围 |
±1 kV*5 |
测量精度 |
±10 V*5*6 |
||
测量电压显示最小单位 |
1 V*5 |
||
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结、无凝结) |
|
相对湿度 |
15 至 85 % RH (无凝结) |
||
材料 |
主体外壳 : PC、金属部 : SUS、电缆 : PVC |
||
重量 |
约 35 g |
||
*1 即便在测量范围内,与检测目标之间的距离比参考距离近时,也无法测量到测量范围上限。 |
|||
*2 高精度模式时±100 V 以下、宽范围模式时±1 kV 以下的情况。其他范围为±10% (显示值)。以平均次数 256 次测量出的值。 |
|||
*3 满足测量精度的范围为±30 kV。 |
|||
*4 25°C、50% RH 时 |
|||
*5 需要使用OP-87934。 |
|||
*6 ±100 V 以下时。其他范围为±10% (显示值)。 |

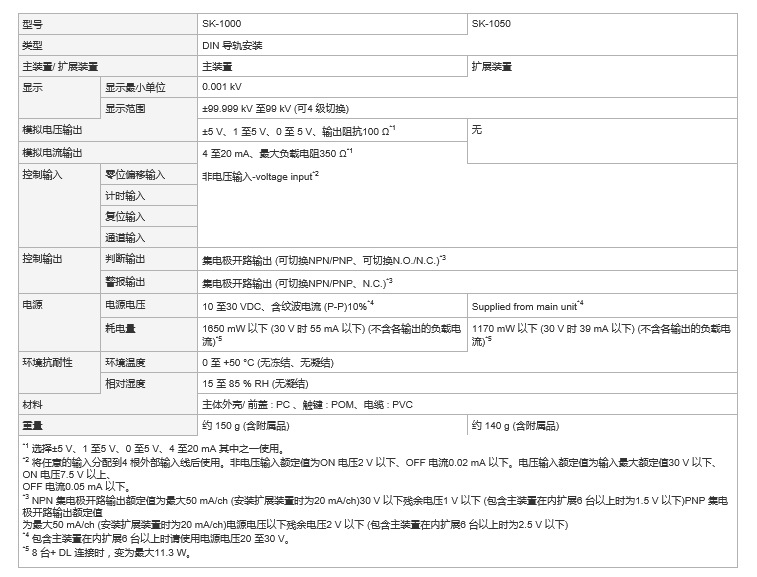

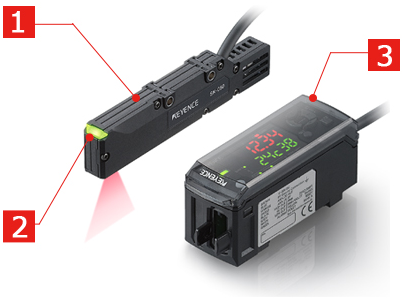

型号 |
SK-1000 |
SK-1050 |
|
类型 |
DIN 导轨安装 |
||
主装置/ 扩展装置 |
主装置 |
扩展装置 |
|
显示 |
显示最小单位 |
0.001 kV |
|
显示范围 |
±99.999 kV 至99 kV (可4 级切换) |
||
模拟电压输出 |
±5 V、1 至5 V、0 至 5 V、输出阻抗100 Ω*1 |
无 |
|
模拟电流输出 |
4 至20 mA、最大负载电阻350 Ω*1 |
||
控制输入 |
零位偏移输入 |
非电压输入-voltage input*2 |
|
计时输入 |
|||
复位输入 |
|||
通道输入 |
|||
控制输出 |
判断输出 |
集电极开路输出 (可切换NPN/PNP、可切换N.O./N.C.)*3 |
|
警报输出 |
集电极开路输出 (可切换NPN/PNP、N.C.)*3 |
||
电源 |
电源电压 |
10 至30 VDC、含纹波电流 (P-P)10%*4 |
Supplied from main unit*4 |
耗电量 |
1650 mW 以下 (30 V 时 55 mA 以下) (不含各输出的负载电流)*5 |
1170 mW 以下 (30 V 时 39 mA 以下) (不含各输出的负载电流)*5 |
|
环境抗耐性 |
环境温度 |
0 至 +50 °C (无冻结、无凝结) |
|
相对湿度 |
15 至 85 % RH (无凝结) |
||
材料 |
主体外壳/ 前盖 : PC 、触键 : POM、电缆 : PVC |
||
重量 |
约 150 g (含附属品) |
约 140 g (含附属品) |
|
*1 选择±5 V、1 至5 V、0 至5 V、4 至20 mA 其中之一使用。 |
|||
*2 将任意的输入分配到4 根外部输入线后使用。非电压输入额定值为ON 电压2 V 以下、OFF 电流0.02 mA 以下。电压输入额定值为输入最大额定值30 V 以下、ON 电压7.5 V 以上、 |
|||
OFF 电流0.05 mA 以下。 |
|||
*3 NPN 集电极开路输出额定值为最大50 mA/ch (安装扩展装置时为20 mA/ch)30 V 以下残余电压1 V 以下 (包含主装置在内扩展6 台以上时为1.5 V 以下)PNP 集电极开路输出额定值 |
|||
为最大50 mA/ch (安装扩展装置时为20 mA/ch)电源电压以下残余电压2 V 以下 (包含主装置在内扩展6 台以上时为2.5 V 以下) |
|||
*4 包含主装置在内扩展6 台以上时请使用电源电压20 至30 V。 |
|||
*5 8 台+ DL 连接时,变为最大11.3 W。 |

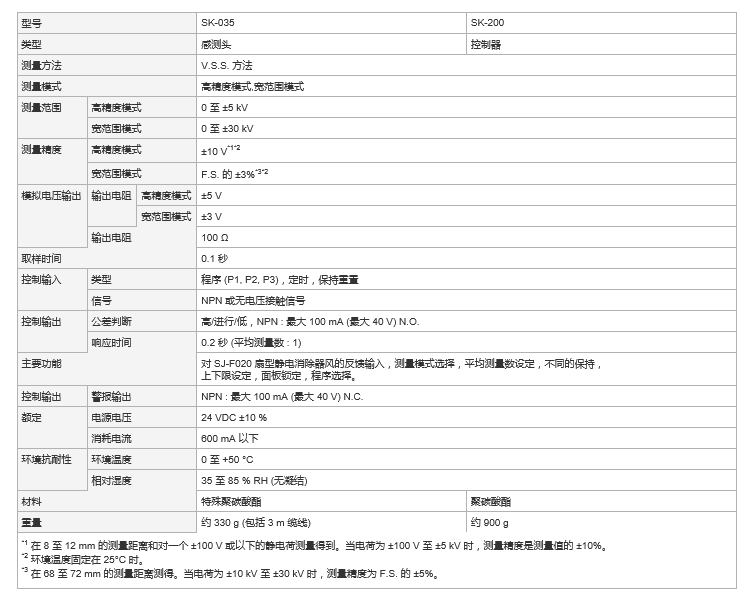

型号 |
SK-035 |
SK-200 |
||
类型 |
感测头 |
控制器 |
||
测量方法 |
V.S.S. 方法 |
|||
测量模式 |
高精度模式,宽范围模式 |
|||
测量范围 |
高精度模式 |
0 至 ±5 kV |
||
宽范围模式 |
0 至 ±30 kV |
|||
测量精度 |
高精度模式 |
±10 V*1*2 |
||
宽范围模式 |
F.S. 的 ±3%*3*2 |
|||
模拟电压输出 |
输出电阻 |
高精度模式 |
±5 V |
|
宽范围模式 |
±3 V |
|||
输出电阻 |
100 Ω |
|||
取样时间 |
0.1 秒 |
|||
控制输入 |
类型 |
程序 (P1, P2, P3),定时,保持重置 |
||
信号 |
NPN 或无电压接触信号 |
|||
控制输出 |
公差判断 |
高/进行/低,NPN : 最大 100 mA (最大 40 V) N.O. |
||
响应时间 |
0.2 秒 (平均测量数 : 1) |
|||
主要功能 |
对 SJ-F020 扇型静电消除器风的反馈输入,测量模式选择,平均测量数设定,不同的保持, |
|||
上下限设定,面板锁定,程序选择。 |
||||
控制输出 |
警报输出 |
NPN : 最大 100 mA (最大 40 V) N.C. |
||
额定 |
电源电压 |
24 VDC ±10 % |
||
消耗电流 |
600 mA 以下 |
|||
环境抗耐性 |
环境温度 |
0 至 +50 °C |
||
相对湿度 |
35 至 85 % RH (无凝结) |
|||
材料 |
特殊聚碳酸酯 |
聚碳酸酯 |
||
重量 |
约 330 g (包括 3 m 缆线) |
约 900 g |
||
*1 在 8 至 12 mm 的测量距离和对一个 ±100 V 或以下的静电荷测量得到。当电荷为 ±100 V 至 ±5 kV 时,测量精度是测量值的 ±10%。 |
||||
*2 环境温度固定在 25°C 时。 |
||||
*3 在 68 至 72 mm 的测量距离测得。当电荷为 ±10 kV 至 ±30 kV 时,测量精度为 F.S. 的 ±5%。 |
