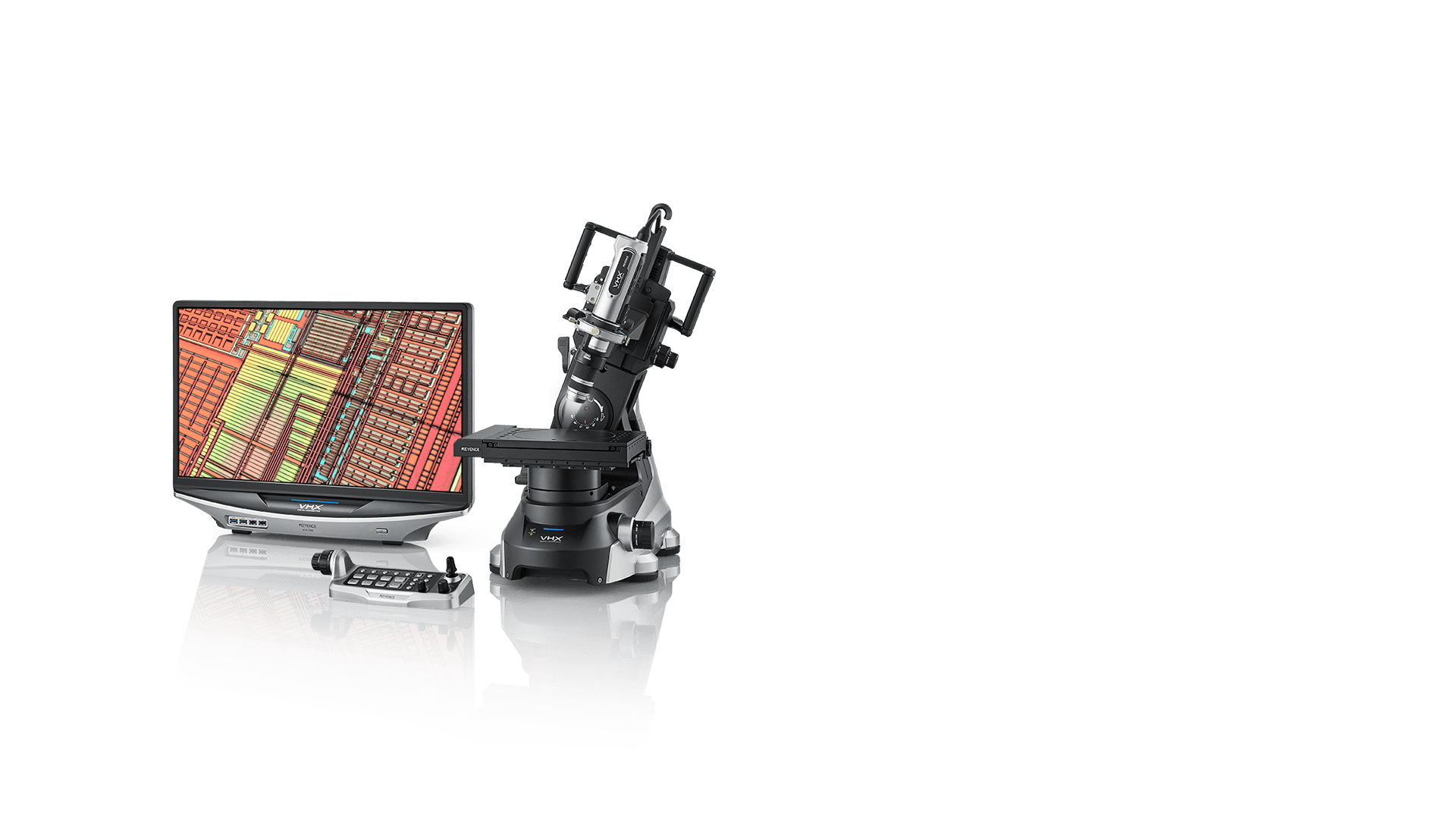

VHX-7000系列数码显微系统

型号

VHX-7000

相机

摄像单元

VHX-7020 标准相机: 1/1.8 型 319 万像素 CMOS 图像传感器

总像素 2064 (H) × 1554 (V) 实效像素 2048 (H) × 1536 (V)

VHX-7100 全集成感测头: 1/1.7 型 1222 万像素 CMOS 图像传感器

总像素 4168(H) × 3062 (V) 实效像素 4024 (H) × 3036 (V)

扫描系统

逐行扫描

帧率

VHX-7020 标准相机: 50F/S (max.)

VHX-7100 全集成感测头: 30 F/S(max.)

分辨率

快速

VHX-7100 全集成感测头: 2048 (H)×1536 (V)

标准

VHX-7020 标准相机: 2048(H)×1536(V)

VHX-7100 全集成感测头: 2880 (H)×2160 (V)

高分辨率

VHX-7100 全集成感测头: 2880 (H)×2160 (V) (4k 模式 OFF)/4000 (H)×3000 (V) (4k 模式 ON)

高精细

VHX-7020 标准相机: 6144 (H) × 4608 (V)^*1

VHX-7100 全集成感测头: 12000 (H)×9000 (V)^*1

高清晰动态范围

RGB 各像素 16bit 灰度等级

增益

手动、预设

电子快门

VHX-7020 标准相机: 自动、手动、1/60、1/120、1/250、1/500、1/1000、1/2000、1/5000、1/9000、1/19000

VHX-7100 全集成感测头: 自动、手动、1/30、1/60、1/120、1/250、1/500、1/1000、1/2000、1/5000、1/9000、1/19000

增压快门

VHX-7020 标准相机: 0.02 S 至 16 S，可以 0.01 S 为单位设定

VHX-7100 全集成感测头: 0.03 S 至 4 S，可以 0.01 S 为单位设定

白平衡

单键、手动、预设(2700K、3200K、5600K、9000K)

背景变焦调整

不需要

内置光源

类型

高亮度 LED

寿命

40000 小时(参考值)

液晶显示器

尺寸

彩色液晶(IPS 型) 27 型^*2

画面尺寸

596.736 (H) × 335.664 (V) mm

像素节距

0.1554 mm (H) × 0.1554 mm (V)

像素数

3840(H)×2160(V)

显示颜色

约 10.7 亿色^*3

亮度

350 cd/m² (Center 1 Point, typ)

对比度

1300:1(typ)

视野

±89°(typ. 左右)、±89°(typ. 上下)

硬盘驱动器装置

存储容量

1TB(内预设 350 GB)

约 2160000 张图像(300 万像素图像被压缩时)至 约 71100 张图像(300 万像素不压缩时)

图像格式

压缩时：JPEG 不压缩时：TIFF

可观测图像尺寸

50000 像素 (H) × 50000 像素(V)(拼接时)

影像输出

输出方式

Display Port 3840 像素 × 2160 像素

扫描频率

专用液晶显示器

水平(H) ：132 kHz 垂直(V) ：60 Hz

外部显示器

输入

鼠标输入

支持 USB 鼠标

键盘输入

支持 USB 键盘

外部遥控输入

静止/ 拍摄　无源触点输入(有/ 无接点)

接口

LAN

RJ-45(10BASE-T/100BASE-TX/1000BASE-T)

USB2.0 系列 A

6 种类型

USB3.0 系列 A

2 种类型

外形尺寸

宽度 625 mm × 高度 460 mm × 纵深 180 mm（收纳时）（突起部除外）

电源

电源电压

AC 100-240 V ±10％ 50/60 Hz

消耗功率

430 VA

环境抗耐性

使用环境温度

+5 至 40℃^*4

工作环境湿度

35 至 80% RH( 无凝结)^*5

重量

主机部分

约 12.0 Kg

摄像模块

约 0.6 Kg (VHX-7020) 约 5.0 Kg (VHX-7100)

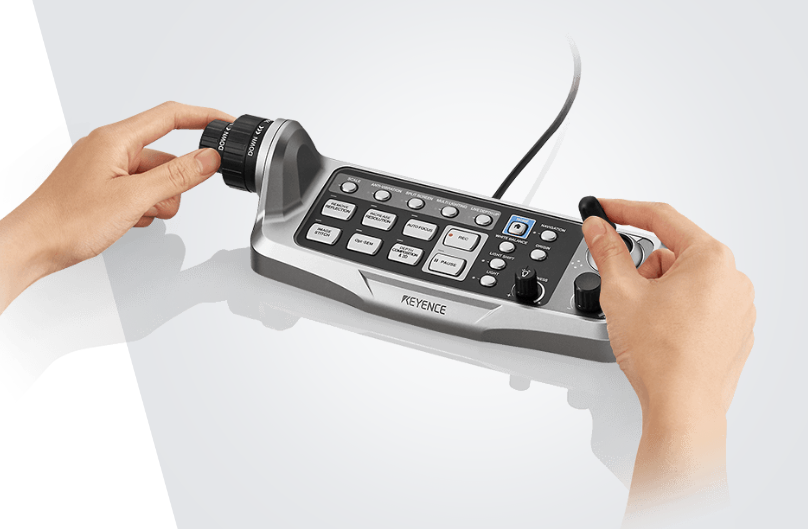

控制器

约 0.45 Kg

^*1 通过电动载物台移位使用高分辨率功能时。

^*2 本机搭载的液晶显示器为高科技产品。极小部分会存在不亮(黑点)或常亮(亮点)等现象，这并非故障。

^*3 8bit+2FRC 显示。

^*4 标准相机手持观察时为 5 至 35℃

^*5 环境温度超过40℃时，请在绝对湿度 40℃ 70%RH 的条件以下使用。
