刻印装置
|
型号 |
MD-F3200 |
MD-F3220 |
MD-F5200 |
MD-F5220 |
|
|
类型 |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
|
|
30 W 标准面积型 |
30 W 大面积型 |
50 W 标准面积型 |
50 W 大面积型 |
||
|
触摸屏 (选购件) |
MC-P1 |
||||
|

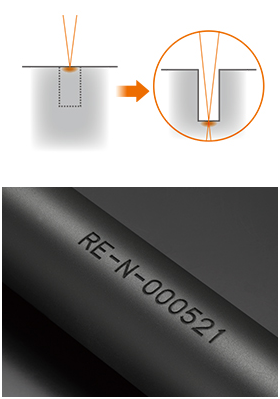

刻印方式 |
XYZ 三轴同时扫描方式 |
||||
|
刻印激光 |
类型 |
Yb：光纤激光 4 类激光产品 (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*1, GB7247.1) |
|||
|
波长 |
1090 nm |
||||
|

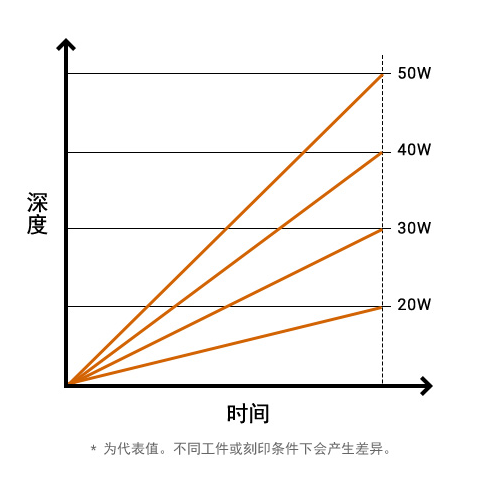

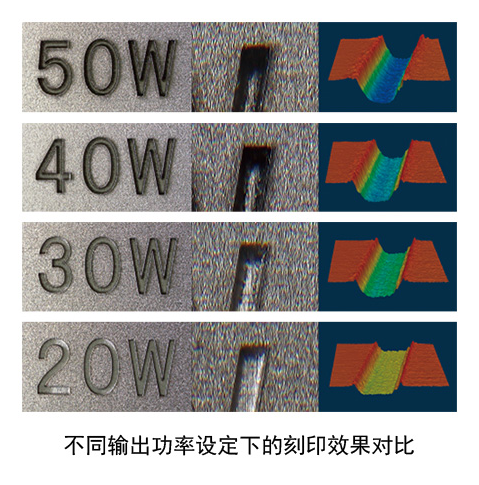

输出 |
30 W |
50 W |
|||
|
适用法规 |
EU 指令(EMC 指令、机械指令、RoHS 指令) |
||||
|
EN 规格(EN55011、EN ISO 11553-1、EN60204-1、EN60825-1、EN61000-6-2、EN50581) |
|||||
|
CSA 规格及UL 规格(CAN/CSA C22.2 No.61010-1-12、UL61010-1) |
|||||
|
北美规制(FCC Part 15B、ICES-001 Class A) / 中国RoHS |
|||||
|
脉冲频率 |
60 至 120 kHz |
||||
|
导引激光/工作距离指示器 |
半导体激光 波长 655 nm 输出：1.0 mW、2 类激光产品 (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*1, GB7247.1) |
||||
|
刻印范围 |
125 × 125 × 42 mm |
300 × 300 × 42 mm |
125 × 125 × 42 mm |
300 × 300 × 42 mm |
|
|
标准工作距离 (±可变宽度) |
168 mm(±21 mm) |
300 mm(±21 mm) |
168 mm(±21 mm) |
300 mm(±21 mm) |
|
|
刻印分辨率 |
2 µm |
5 µm |
2 µm |
5 µm |
|
|
扫描速度 |
最大 12000 mm/s |
最大 8000 mm/s |
最大 12000 mm/s |
最大 8000 mm/s |
|
|

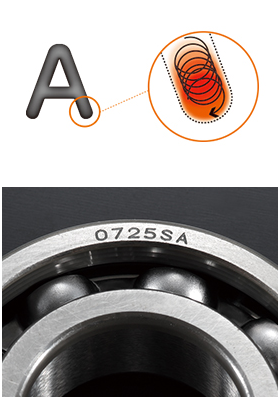

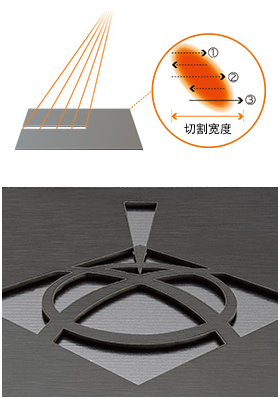

刻印类型 |
字体 |
基恩士原版字体(数字、英文字母、片假名、平假名、日本汉字) / 用户字体 / TrueType 字体 |
|||
|
条码 |
CODE39/ITF/2of5/NW7(CODABAR)/JAN/CODE128/EAN/UPC-A/UPC-E/CODE93 |
||||
|
二维码 |
QR 码 / 微型 QR 码 / DataMatrix(ECC200/GS1 DataMatrix) |
||||
|
GS1 DataBar |
GS1 DataBar/GS1 DataBar CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/ |
||||
|
GS1 DataBar Limited/GS1 DataBar Limited CC-A/GS1 DataBar Truncated/GS1 DataBar Truncated CC-A |
|||||
|
徽标图像 |
自定义字符字体、徽标 (CAD)数据 BMP/JPEG/PNG/TIFF |
||||
|
刻印条件 |
刻印状态 (工件状态) |
静止、移动(等速、编码器) |
|||
|
刻印尺寸 (字符高度/ 宽度) |
0.1 至 125 mm |
0.1 至 300 mm |
0.1 至 125 mm |
0.1 至 300 mm |
|
|
注册程序数量 |
最多可注册 2000 个程序 |
||||
|
信息组数量/程序 |
256 组 / 程序 |
||||
|
I/O 输入输出 |
端子台输入输出 / MIL 接头输入输出 |
||||
|
接口 |
RS-232C/USB2.0/Ethernet(100BASE-TX/10BASE-T)*2 |
||||
|
刻印头安装方向 |
任何方向 |
||||
|
刻印头电缆长度 |
4.0 m |
||||
|
冷却方式 |
控制器：强制通风冷却、刻印头：自然气冷 |
||||
|
额定电压/额定功率消耗 |
100 至 120/200 至 240 VAC ± 10 %、50/60 Hz、最大 550 VA |
单相 100 至 120/200 至 240 VAC ±10 %、50/60 Hz、最大 750 VA |
|||
|
环境抗耐性 |
外壳防护级 |
IP64 (刻印头部) |
|||
|
污染等级 |
2 |
||||
|
过电压类别 |
II |
||||
|
存放环境温度 |
-10 至 +60 °C (无冻结) |
||||
|
环境温度 |
0 至 +40 °C |
||||
|
存放环境湿度 |
30 至 85 % RH (无凝结) |
||||
|
相对湿度 |
|||||
|
重量 |
控制器：24.0 kg |
控制器：25.0 kg |
|||
|
刻印头：6.7 kg |
刻印头：6.7 kg |
||||
|
触摸屏 (选购件)：2.0 kg |
触摸屏 (选购件)：2.0 kg |
||||
|
*1 FDA (CDRH) 的激光分类是基于 IEC60825-1 并根据 Laser Notice No.50 的要求而实施的。 |
|||||
|
*2 USB 端口分为 USB 存储器 / 条码读取器 / 鼠标端口 (A 连接器)、Marking Builder 3(ActiveX) 专用端口 (B 连接器)。 |
|||||
|
Ethernet 端口支持与 Marking Builder 3 (ActiveX) 的通信和 TCP/IP 通信、PROFINET、EtherNet/IPTM。 |
|||||
刻印装置(搭载接触器控制端子台型)
|
型号 |
MD-F3200C*1 |
MD-F3220C*1 |
MD-F5200C*1 |
MD-F5220C*1 |
|
|
类型 |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
刻印装置(控制器+刻印头) |
|
|
30 W 标准面积型 |
30 W 大面积型 |
50 W 标准面积型 |
50 W 大面积型 |
||
|
触摸屏 (选购件) |
MC-P1 |
||||
|
刻印方式 |
XYZ 三轴同时扫描方式 |
||||
|
刻印激光 |
类型 |
Yb：光纤激光 4 类激光产品 (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*2, GB7247.1) |
|||
|
波长 |
1090 nm |
||||
|
输出 |
30 W |
50 W |
|||
|
适用法规 |
EU 指令(EMC 指令、机械指令、RoHS 指令) |
||||
|
EN 规格(EN55011、EN ISO 11553-1、EN60204-1、EN60825-1、EN61000-6-2、EN50581) |
|||||
|
CSA 规格及UL 规格(CAN/CSA C22.2 No.61010-1-12、UL61010-1) |
|||||
|
北美规制(FCC Part 15B、ICES-001 Class A) / 中国RoHS |
|||||
|
脉冲频率 |
60 至 120 kHz |
||||
|
导引激光/工作距离指示器 |
半导体激光 波长 655 nm 输出：1.0 mW、2 类激光产品 (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10*2, GB7247.1) |
||||
|
刻印范围 |
125 × 125 × 42 mm |
300 × 300 × 42 mm |
125 × 125 × 42 mm |
300 × 300 × 42 mm |
|
|
标准工作距离 (±可变宽度) |
168 mm(±21 mm) |
300 mm(±21 mm) |
168 mm(±21 mm) |
300 mm(±21 mm) |
|
|
刻印分辨率 |
2 µm |
5 µm |
2 µm |
5 µm |
|
|
扫描速度 |
最大 12000 mm/s |
最大 8000 mm/s |
最大 12000 mm/s |
最大 8000 mm/s |
|
|
刻印类型 |
字体 |
基恩士原版字体(数字、英文字母、片假名、平假名、日本汉字) / 用户字体 / TrueType 字体 |
|||
|
条码 |
CODE39/ITF/2of5/NW7(CODABAR)/JAN/CODE128/EAN/UPC-A/UPC-E/CODE93 |
||||
|
二维码 |
QR 码 / 微型 QR 码 / DataMatrix(ECC200/GS1 DataMatrix) |
||||
|
GS1 DataBar |
GS1 DataBar/GS1 DataBar CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/ |
||||
|
GS1 DataBar Limited/GS1 DataBar Limited CC-A/GS1 DataBar Truncated/GS1 DataBar Truncated CC-A |
|||||
|
徽标图像 |
自定义字符字体、徽标 (CAD)数据 BMP/JPEG/PNG/TIFF |
||||
|
刻印条件 |
刻印状态 (工件状态) |
静止、移动(等速、编码器) |
|||
|
刻印尺寸 (字符高度/ 宽度) |
0.1 至 125 mm |
0.1 至 300 mm |
0.1 至 125 mm |
0.1 至 300 mm |
|
|
注册程序数量 |
最多可注册 2000 个程序 |
||||
|
信息组数量/程序 |
256 组 / 程序 |
||||
|
I/O 输入输出 |
端子台输入输出 / MIL 接头输入输出 / 接触器控制输入输出 |
||||
|
接口 |
RS-232C/USB2.0/Ethernet(100BASE-TX/10BASE-T)*3 |
||||
|
刻印头安装方向 |
任何方向 |
||||
|
刻印头电缆长度 |
4.0 m |
||||
|
冷却方式 |
控制器：强制通风冷却、刻印头：自然气冷 |
||||
|
额定电压/额定功率消耗 |
100 至 120/200 至 240 VAC ± 10 %、50/60 Hz、最大 550 VA |
单相 100 至 120/200 至 240 VAC ±10 %、50/60 Hz、最大 550 VA |
单相 100 至 120/200 至 240 VAC ±10 %、50/60 Hz、最大 750 VA |
||
|
环境抗耐性 |
外壳防护级 |
IP64 (刻印头部) |
|||
|
污染等级 |
2 |
||||
|
过电压类别 |
II |
||||
|
存放环境温度 |
-10 至 +60 °C (无冻结) |
||||
|
环境温度 |
0 至 +40 °C |
||||
|
存放环境湿度 |
30 至 85 % RH (无凝结) |
||||
|
相对湿度 |
|||||
|
重量 |
控制器：24.0 kg |
控制器：25.0 kg |
|||
|
刻印头：6.7 kg |
刻印头：6.7 kg |
||||
|
触摸屏 (选购件)：2.0 kg |
触摸屏 (选购件)：2.0 kg |
||||
|
*1 搭载接触器控制端子台型 |
|||||
|
*2 FDA (CDRH) 的激光分类是基于 IEC60825-1 并根据 Laser Notice No.50 的要求而实施的。 |
|||||
|
*3 USB 端口分为 USB 存储器 / 条码读取器 / 鼠标端口 (A 连接器)、Marking Builder 3(ActiveX) 专用端口 (B 连接器)。 |
|||||
|
Ethernet 端口支持与 Marking Builder 3 (ActiveX) 的通信和 TCP/IP 通信、PROFINET、EtherNet/IPTM。 |
|||||
