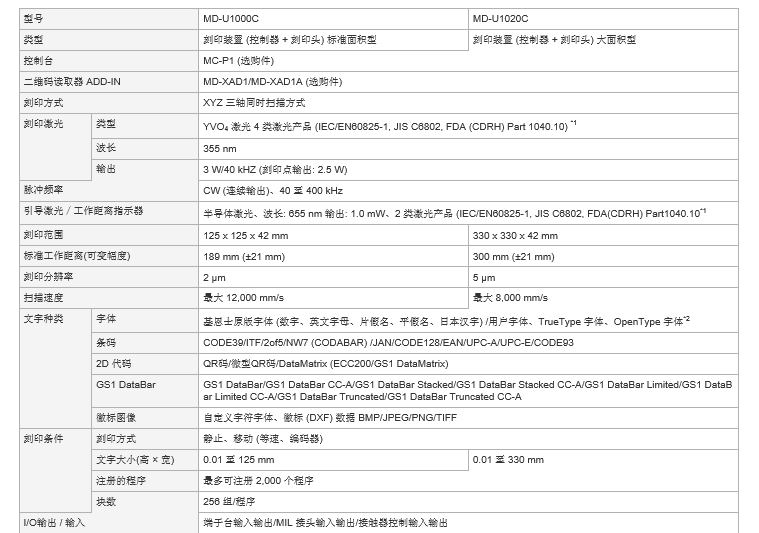

型号 |
MD-U1000C |
MD-U1020C |
|
|
类型 |
刻印装置 (控制器 + 刻印头) 标准面积型 |
刻印装置 (控制器 + 刻印头) 大面积型 |
|
|
控制台 |
MC-P1 (选购件) |
||
|
二维码读取器 ADD-IN |
MD-XAD1/MD-XAD1A (选购件) |
||
|
刻印方式 |
XYZ 三轴同时扫描方式 |
||
|
刻印激光 |
类型 |
YVO4 激光 4 类激光产品 (IEC/EN60825-1, JIS C6802, FDA (CDRH) Part 1040.10) *1 |
|
|
波长 |

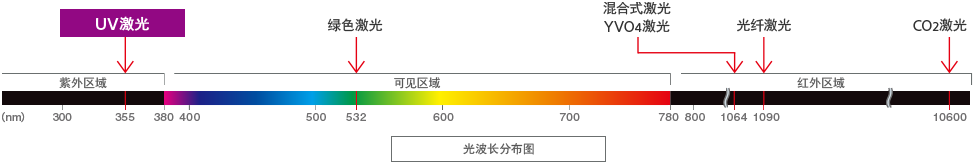

355 nm |
||
|
输出 |
3 W/40 kHZ (刻印点输出: 2.5 W) |
||
|
脉冲频率 |
CW (连续输出)、40 至 400 kHz |
||
|
引导激光／工作距离指示器 |
半导体激光、波长: 655 nm 输出: 1.0 mW、2 类激光产品 (IEC/EN60825-1, JIS C6802, FDA(CDRH) Part1040.10*1 |
||
|
刻印范围 |
125 x 125 x 42 mm |
330 x 330 x 42 mm |
|
|
标准工作距离(可变幅度) |
189 mm (±21 mm) |
300 mm (±21 mm) |
|
|
刻印分辨率 |
2 µm |
5 µm |
|
|
扫描速度 |
最大 12,000 mm/s |
最大 8,000 mm/s |
|
|
文字种类 |
字体 |
基恩士原版字体 (数字、英文字母、片假名、平假名、日本汉字) /用户字体、TrueType 字体、OpenType 字体*2 |
|
|
条码 |
CODE39/ITF/2of5/NW7 (CODABAR) /JAN/CODE128/EAN/UPC-A/UPC-E/CODE93 |
||
|
2D 代码 |
QR码/微型QR码/DataMatrix (ECC200/GS1 DataMatrix) |
||
|
GS1 DataBar |
GS1 DataBar/GS1 DataBar CC-A/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A/GS1 DataBar Limited/GS1 DataBar Limited CC-A/GS1 DataBar Truncated/GS1 DataBar Truncated CC-A |
||
|
徽标图像 |
自定义字符字体、徽标 (DXF) 数据 BMP/JPEG/PNG/TIFF |
||
|
刻印条件 |
刻印方式 |
静止、移动 (等速、编码器) |
|
|
文字大小(高 × 宽) |
0.01 至 125 mm |
0.01 至 330 mm |
|
|
注册的程序 |
最多可注册 2,000 个程序 |
||
|
块数 |
256 组/程序 |
||
|
I/O输出 / 输入 |
端子台输入输出/MIL 接头输入输出/接触器控制输入输出 |
||
|

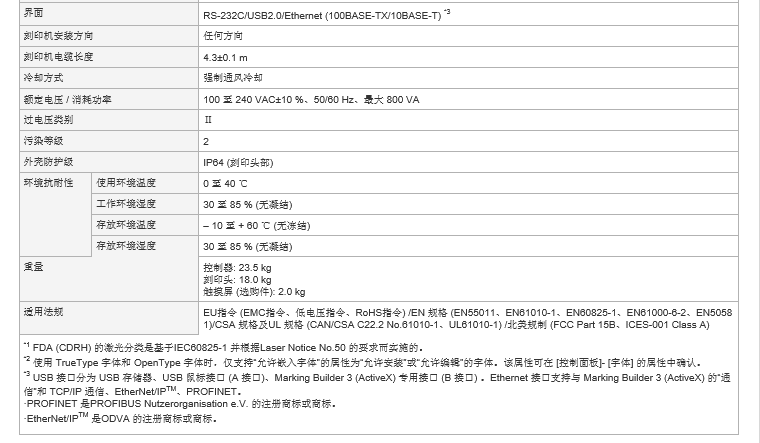

界面 |
RS-232C/USB2.0/Ethernet (100BASE-TX/10BASE-T) *3 |
||
|
刻印机安装方向 |
任何方向 |
||
|
刻印机电缆长度 |
4.3±0.1 m |
||
|
冷却方式 |
强制通风冷却 |
||
|
额定电压 / 消耗功率 |
100 至 240 VAC±10 %、50/60 Hz、最大 800 VA |
||
|
过电压类别 |
Ⅱ |
||
|
污染等级 |
2 |
||
|
外壳防护级 |
IP64 (刻印头部) |
||
|
环境抗耐性 |
使用环境温度 |
0 至 40 ℃ |
|
|
工作环境湿度 |
30 至 85 % (无凝结) |
||
|
存放环境温度 |
– 10 至 + 60 ℃ (无冻结) |
||
|
存放环境湿度 |
30 至 85 % (无凝结) |
||
|
重量 |
控制器: 23.5 kg |
||
|
刻印头: 18.0 kg |
|||
|
触摸屏 (选购件): 2.0 kg |
|||
|
适用法规 |
EU指令 (EMC指令、低电压指令、RoHS指令) /EN 规格 (EN55011、EN61010-1、EN60825-1、EN61000-6-2、EN50581)/CSA 规格及UL 规格 (CAN/CSA C22.2 No.61010-1、UL61010-1) /北美规制 (FCC Part 15B、ICES-001 Class A) |
||
|
*1 FDA (CDRH) 的激光分类是基于IEC60825-1 并根据Laser Notice No.50 的要求而实施的。 |
|||
|
*2 使用 TrueType 字体和 OpenType 字体时，仅支持“允许嵌入字体”的属性为“允许安装”或“允许编辑”的字体。该属性可在 [控制面板]- [字体] 的属性中确认。 |
|||
|
*3 USB 接口分为 USB 存储器、USB 鼠标接口 (A 接口)、Marking Builder 3 (ActiveX) 专用接口 (B 接口) 。Ethernet 接口支持与 Marking Builder 3 (ActiveX) 的“通信”和 TCP/IP 通信、EtherNet/IPTM、PROFINET。 |
|||
|
·PROFINET 是PROFIBUS Nutzerorganisation e.V. 的注册商标或商标。 |
|||
|
·EtherNet/IPTM 是ODVA 的注册商标或商标。 |
|||
