型号 |
SR-1000 |
SR-1000W |
||
|
类型 |
标准型 |
广视野型 |
||
|
接收器 |
传感器 |
CMOS 图像传感器 |
||
|
像素数 |
1280 x 1024 像素 |
|||
|
对焦 |
自动*1 |
|||
|
发射器 |
光源 |
高亮度红色 LED |
||
|
指示器光源 |
高亮度绿色 LED |
|||
|
读取规格 |
支持的符号 |
二维码 |
QR、MicroQR、DataMatrix (ECC200)、GS1 DataMatrix、PDF417、Micro PDF417、 GS1 Composite (CC-A,CC-B,CC-C) |
|
|
条形码 |
CODE39、ITF、2of5 (Industrial 2of5)、COOP 2of5、NW-7 (Codabar)、CODE128、 |
|||
|
GS1-128、GS1 DataBar、CODE93、JAN/EAN/UPC、 |
||||
|
Trioptic CODE39、CODE39 Full ASCII、Pharmacode |
||||
|
最小分辨率 |
二维码 |
0.063 mm |
0.082 mm |
|
|
条形码 |
0.082 mm |
|||
|
读取距离 |
110 至 1000 mm |
50 至 600 mm |
||
|
读取查看范围 |
122 x 97 mm |
257 x 206 mm |
||
|
（400 mm 时的典型示例） |
（400 mm 时的典型示例） |
|||
|
输入/输出规格 |
控制输入 |
点数 |
2 点 |
|
|
输入格式 |
双向电压输入 |
|||
|
最大额定值 |
26.4 VDC |
|||
|
最小ON电压 |
15 VDC |
|||
|
最大OFF电流 |
0.2 mA 或更低 |
|||
|
控制输出 |
点数 |
3 点 |
||
|
输入格式 |
光 MOS 继电器输出 |
|||
|
最大额定值 |
30 VDC |
|||
|
最大负载电流 |
1 个输出 : 50 mA 或更低，共计 3 个输出 : 100 mA 或更低 |
|||
|
OFF时泄露电流 |
0.1 mA 或更低 |
|||
|
ON时残余电压 |
1 V 或更低 |
|||
|
Ethernet |
通信规格 |
符合 IEEE 802.3 10BASE-T/100BASE-TX |
||
|
支持的协议 |
TCP/IP、SNTP、FTP、BOOTP、MC 协议、欧姆龙 PLC 链接、KV STUDIO、EtherNet/IP™、PROFINET |
|||
|
串行通信 |
通信规格 |
符合 RS-232C |
||
|
通信速度 |
9600、19200、38400、57600、115200 bps |
|||
|
支持的协议 |
No-protocol、MC 协议、SYSWAY、KV STUDIO |
|||
|
USB |
通信规格 |
符合 USB 2.0 Full Speed |
||
|

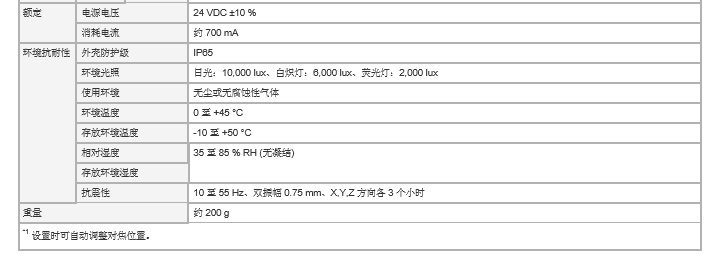

额定 |
电源电压 |
24 VDC ±10 % |
||
|
消耗电流 |
约 700 mA |
|||
|
环境抗耐性 |
外壳防护级 |
IP65 |
||
|
环境光照 |
日光：10,000 lux、白炽灯：6,000 lux、荧光灯：2,000 lux |
|||
|
使用环境 |
无尘或无腐蚀性气体 |
|||
|
环境温度 |
0 至 +45 °C |
|||
|
存放环境温度 |
-10 至 +50 °C |
|||
|
相对湿度 |
35 至 85 % RH (无凝结) |
|||
|
存放环境湿度 |
||||
|
抗震性 |
10 至 55 Hz、双振幅 0.75 mm、X,Y,Z 方向各 3 个小时 |
|||
|
重量 |
约 200 g |
|||
|
*1 设置时可自动调整对焦位置。 |
||||
|
型号 |
SR-10AH*1 |
||
|
读取规格 |
最小分辨率 |
二维码 |
0.025 mm |
|
条形码 |
0.082 mm |
||
|
读取距离 |
20 mm 至 40 mm |
||
|
读取查看范围 |
19 mm x 15 mm |
||
|
（40 mm 时的典型示例） |
|||
|
重量 |
约 50 g |
||
|
*1 SR-1000安装时 |
|||
