TZ-5系列立式限动开关

双回路型限动开关，用途广法；
坚固，铝合金外壳；
高机械强度；
具耐油、防水和防尘结构；
因装有设定位置指示板，故维护容易；

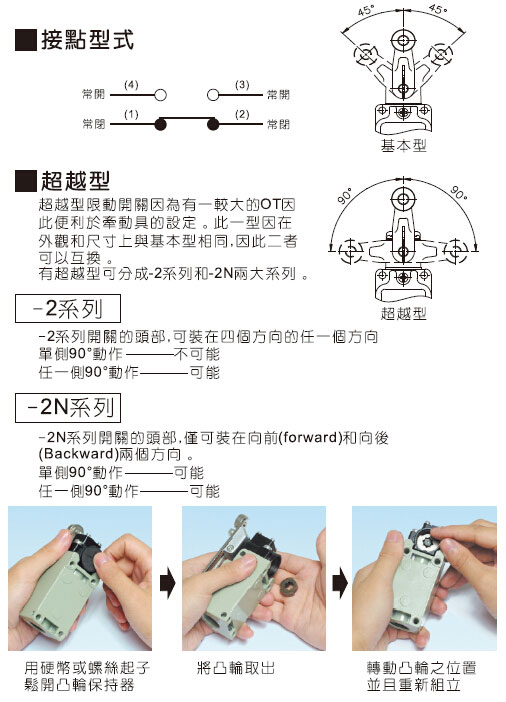

机种齐全，除基本型外，尚有超越型(-2系列及-2N系列)；
内藏接点座有双簧片设计，机械寿命长.

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

三浦订货号：
制　造　商：天得(TEND)
制造商编号：
单　　　价：
计价　方式：
发　货　日：
数　　　量：-+
立即购买加入购物车

目录下载

共 17 个型号符合条件

筛选条件

驱动杆

摆杆型、柱塞型

用途

防水、防油环境、电梯

额定电压/电流

容许操作频率

机械:120次/分钟，电气:30次/分钟

型号列表产品介绍参数规格产品目录

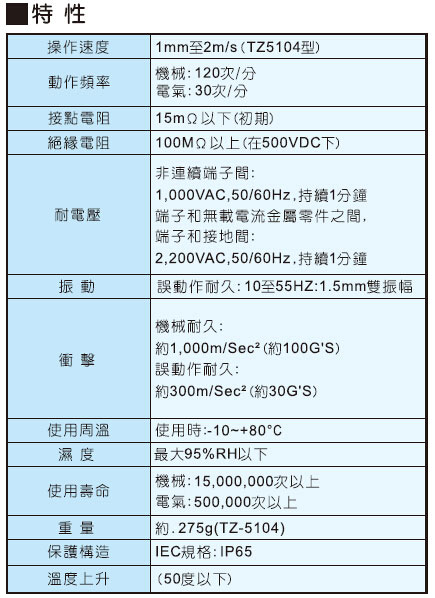

订货号	型号	一般发货日	类型	驱动杆	用途	额定电压/电流	非感性负载(A)	感性负载(A)	防护等级	寿命	容许操作速度	容许操作频率	绝缘电阻	接触电阻	环境温度	绝缘电压	抗振性	抗震性	相对湿度	重量	动作力(OF最大)	回复力(RF最小)	预行程(PT最大)	过行程(OT最小)	应差距离(MD最大)	动作位置(OP)	总行程
109304	TZ-5101		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	2，720g	910g	1.7mm	6.4mm	1mm	34±0.8mm	29.5mm
109305	TZ-5102		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	2，720g	910g	1.7mm	5.6mm	1mm	44.8±0.8mm	39.5mm
109306	TZ-5109		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	2，720g	910g	1.7mm	4mm	1mm	44.5±0.8mm	41mm
109307	TZ-5104		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	1mm/s~2m/s	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	约275g	1，360g	227g	20°	30°	12°	-	-
109308	TZ-5108		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	1，360g	227g	20°	30°	12°	-	-
109309	TZ-5107		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	142g	28g	20°	30°	12°	-	-
109310	TZ-5105		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	1，200g	-	55°	35°	-	90±10°	-
109311	TZ-5106		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	150g	-	28mm	-	-	-	-
109312	TZ-5166		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	150g	-	28mm	-	-	-	-
109313	TZ-5168		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	150g	-	28mm	-	-	-	-
109314	TZ-5169		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	150g	-	28mm	-	-	-	-
109315	TZ-5104-2		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	1mm/s~2m/s	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	约275g	1000g	100g	20.	55°	12°	-	-
109316	TZ-5108-2		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	1000g	100g	20.	55°	12°	-	-
109317	TZ-5107-2		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	290g	25g	20.	55°	12°	-	-
109318	TZ-5104-2N		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	1mm/s~2m/s	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	约275g	980g	120g	20.	70°	10°	-	-
109319	TZ-5108-2N		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	980g	120g	20.	70°	10°	-	-
109320	TZ-5107-2N		小型立式通用型	摆杆型、柱塞型	防水、防油环境、电梯	AC125V	电阻负载(NC/NO:10)	感性负载(NC/NO:10)，马达负载(NC:5，NO:2)	IP65	机械:1500万次以上，电气:50万次以上	-	机械:120次/分钟，电气:30次/分钟	最小100MΩ(DC500V)	15MΩ以下(初期值)	-10~80℃(不结冰)，温度上升:50℃以下	非连续端子间:AC1000V，50/60Hz，1分钟;端子和无载电流金属零件/端子与接地间:AC2200V，50/60Hz，1分钟	10~55Hz双振幅1.5mm	机械:1000m/s2(约100G以上)，误动作:300m/s2(约30G以上)	95%RH以下	-	290g	25g	20.	70°	10°	-	-

/27
