DLM2000系列混合信号示波器

8.4英寸显示器；可自动或手动分别显示各独立通道的波形，同时保持充分的分辨率和动态范围；灵活MSO输入；可以同时观测3通道模拟+8通道数字信号以及更多的控制信号、逻辑信号；ScopeCORE高速数据处理；采用硬件优化结构和横河专有ScopeCORE高速数据。

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

三浦订货号：
制　造　商：横河(YOKOGAWA)
制造商编号：
单　　　价：
计价　方式：
发　货　日：
数　　　量：-+
立即购买加入购物车

目录下载

共 6 个型号符合条件

筛选条件

带宽

200MHz 350MHz 500MHz

记录长度(pts)

62.5M点 250M点，带/M3选件

触发源

水平系统

时基延迟范围(1ns~500s/div)

型号列表产品介绍参数规格产品目录

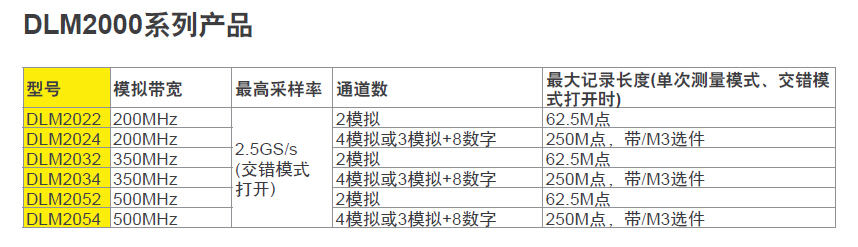

订货号	型号	一般发货日	类型	带宽	采样率	记录长度(pts)	波形	通道	输入阻抗	输入电压	输入耦合	垂直灵敏度	精确度	偏移位置范围	触发源	触发模式	触发类型	水平系统	光标和测量	其他	存储	接口	显示	电源	尺寸	重量	频率特性	分辨率	环境条件
118549	DLM2022		数字式混合信号	200MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	62.5M点	20000波形/s	2模拟	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~200MHz，100mV~100V/div，DC~150MHz，20mV~50mV/div);50Ω(DC~200MHz，10mV~500mV/div，DC~150MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
118550	DLM2024		数字式混合信号	200MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	250M点，带/M3选件	20000波形/s	4模拟或3模拟+8数字	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~200MHz，100mV~100V/div，DC~150MHz，20mV~50mV/div);50Ω(DC~200MHz，10mV~500mV/div，DC~150MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
118551	DLM2032		数字式混合信号	350MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	62.5M点	20000波形/s	2模拟	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~350MHz，100mV~100V/div，DC~300MHz，20mV~50mV/div);50Ω(DC~350MHz，10mV~500mV/div，DC~300MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
118552	DLM2034		数字式混合信号	350MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	250M点，带/M3选件	20000波形/s	4模拟或3模拟+8数字	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~350MHz，100mV~100V/div，DC~300MHz，20mV~50mV/div);50Ω(DC~350MHz，10mV~500mV/div，DC~300MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
118553	DLM2052		数字式混合信号	500MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	62.5M点	20000波形/s	2模拟	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~500MHz，100mV~100V/div，DC~400MHz，20mV~50mV/div);50Ω(DC~500MHz，10mV~500mV/div，DC~400MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
118554	DLM2054		数字式混合信号	500MHz	2.5GS/s(交错模式打开);1.25GS/s(交错模式关闭)	250M点，带/M3选件	20000波形/s	4模拟或3模拟+8数字	模拟输入:1MΩ±1%，约20pF或50Ω±1%	150Vrms(1MΩ);不超过5Vrms或10Vpk(50Ω)	AC、DC、DC50Ω、GND	1MΩ:2mV~10V/div(步进值1-2-5);50Ω:2mV~500mV/div(步进值1-2-5)	直流增益精确度:±(8div的1.5%+偏移电压精度);时基精度:±0.002%	(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±10V;1V/div~10V/div:±100V)1MΩ;(2mV/div~50mV/div:±1V;100mV/div~500mV/div:±5V)50Ω	CH1/2/3/4	自动、自动电平、常规、单次、N单次	边沿、增强、B触发	时基延迟范围(1ns~500s/div)	△T、△T&△V、△V、标记、角度	逻辑信号输入，波形处理，运算/分析功能，电源分析功能，内置打印机	标配:300MB，/C9选件:7.2GB	I2C、SPI、UART、CAN、LIN、FlexRay、GPIB、辅助输入、以太网、USB	8.4''TFT，彩色液晶显示器(XGA);同时显示:XY1/XY2和T-Y	AC100~240V，50/60Hz，最大功耗:170VA	226(W)x293(H)x193(D)mm	约4.2kg	1MΩ(DC~500MHz，100mV~100V/div，DC~400MHz，20mV~50mV/div);50Ω(DC~500MHz，10mV~500mV/div，DC~400MHz，2mV~5mV/div)	A/D分辨率:8bit，1024x768	5~40℃
