MOS4000系列数字示波器

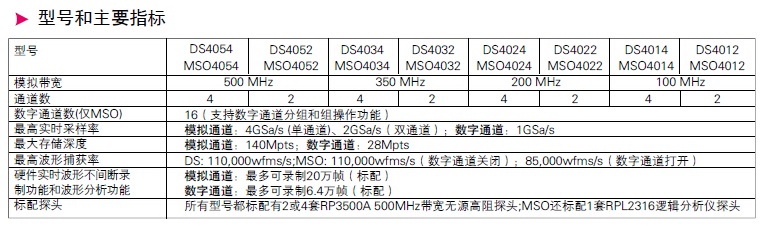

模拟通道带宽100MHz，200MHz，350MHz，500MHz；实时采样率模拟通道达4GSa/s；数字通道达1GSa/s(MS0)；标配存储深度模拟通道达140Mpts，数字通道达28Mpts(MSO)；2或4个模拟通道；16个数字通道(MSO)；波形捕获率达110，000个波形每秒；标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能；最小垂直档位达1mV/div；丰富的接口；USBHost&Device.LANtLXI-ChVGA.AUX，USB-GP旧(可选)；9英寸WVGA，256级波形

点击订货号查看价格，了解更多请登录，享受优惠请拨打4008-824-824

三浦订货号：
制　造　商：普源(RIGOL)
制造商编号：
单　　　价：
计价　方式：
发　货　日：
数　　　量：-+
立即购买加入购物车

共 8 个型号符合条件

筛选条件

带宽

500MHz，带宽限制:大约20MHz 350MHz，带宽限制:大约20MHz 200MHz，带宽限制:大约20/100MHz 100MHz，带宽限制:大约20MHz

记录长度(pts)

模拟通道:140M;数字通道(MSO):28M

水平系统

精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描

118382/MSO4054/MOS4000系列数字示波器
118383/MSO4052/MOS4000系列数字示波器
118384/MSO4034/MOS4000系列数字示波器
118385/MSO4032/MOS4000系列数字示波器
118386/MSO4024/MOS4000系列数字示波器
118387/MSO4022/MOS4000系列数字示波器
118388/MSO4014/MOS4000系列数字示波器
118389/MSO4012/MOS4000系列数字示波器

型号列表产品介绍参数规格产品目录


订货号	型号	一般发货日	类型	带宽	采样率	记录长度(pts)	通道	输入阻抗	输入电压	输入耦合	上升时间	精确度	偏移位置范围	触发模式	触发类型	触发耦合	水平系统	光标和测量	其他	X-Y模式	接口	显示	电源	尺寸	重量	频率特性	分辨率	极性	档位	DMM	输出范围	环境条件
118382	MSO4054		数字式	500MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:4;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	700ps	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:1ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118383	MSO4052		数字式	500MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:2;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	700ps	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:1ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118384	MSO4034		数字式	350MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:4;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	1ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:2ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118385	MSO4032		数字式	350MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:2;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	1ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:2ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118386	MSO4024		数字式	200MHz，带宽限制:大约20/100MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:4;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	1.8ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:2ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118387	MSO4022		数字式	200MHz，带宽限制:大约20/100MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:2;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	1.8ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:2ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118388	MSO4014		数字式	100MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:4;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	3.5ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:5ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
118389	MSO4012		数字式	100MHz，带宽限制:大约20MHz	模拟通道:4GSa/s(单通道)2GSa/s(双通道);数字通道(MSO):1GSa/s	模拟通道:140M;数字通道(MSO):28M	模拟通道:2;数字通道:16	模拟通道:(1MΩ±1%)\|\|(14pF±3pF)或50Ω±1.5%;数字通道:(101kΩ±1%)\|\|(9pF±1pF)	模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk	DC、AC、GND	3.5ns	直流增益精确度:±2%满刻度	1mV/div~124mV/div±1.2V(50Ω);126mV/div~1V/div±12V(50Ω);1mV/div~225mV/div±2V(1MΩ);230mV/div~5V/div±40V(1MΩ)	自动、普通、单次	边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI、CAN、FlexRay、USB触发	低频抑制:50kHz、高频抑制:5kHz	精度:≤±4ppm;时钟漂移:≤±2ppm/年;延迟范围:预触发≥1屏幕宽度，后触发1~1000s;时基模式:Y-T、X-Y、roll，延迟扫描	光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标	调整间隔期:1年	X-Y个数:2路同时(4通道机型)	USB，LAN，VGA，AUX	9.0''TFT液晶显示器;色彩:160000色;显示类型:点、矢量	100~127V/45~440Hz，100~240V/45~65Hz;功率最大120W;保险丝:3A，T级，250V	440(W)x218(H)x130(D)mm	不含包装:4.8±0.2kg;含包装:7.1±1kg	低频响应:≤5Hz(在BNC处)，交流耦合，-3dB	垂直分辨率:8/1bit(模拟/数字);当≥5μs/div@4GSa/s时(或≥10μs/div@2GSa/s时):12bit分辨率;显示分辨率:800水平xRGBx480垂直像素	正常，反相	垂直:1mV/div~5V/div(1MΩ)或1mV/div~1V/div(50Ω);时基:5ns/div~1ks/div	5/6/7/8位	探头补偿器输出电压:约3V，峰峰值，频率:1kHz	0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下)
