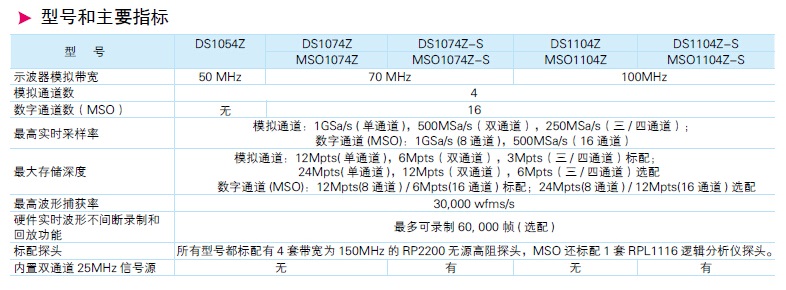

| 订货号 | 型号 | 一般
发货日 | 类型 | 带宽 | 采样率 | 记录长度(pts) | 波形 | 通道 | 输入阻抗 | 输入电压 | 输入耦合 | 上升时间 | 精确度 | 偏移位置范围 | 触发模式 | 触发类型 | 触发耦合 | 触发灵敏度 | 水平系统 | 光标和测量 | 其他 | X-Y模式 | 接口 | 显示 | 电源 | 尺寸 | 重量 | 频率特性 | 分辨率 | 极性 | 档位 | DMM | 输出范围 | 环境条件 |
|---|
| 118349 | DS1054Z | | 数字式 | 50MHz(-3dB)，带宽限制:大约20MHz | 模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道) | 模拟通道标配/选配:12/24M(单通道)，6/12M(双通道)，3/6M(三/四通道) | 标准波形:正弦/方波/脉冲/三角波/噪声/直流;任意波形:Sinc/指数上升/指数下降/心电图/高斯/半正矢;30，000个波形/s | 模拟通道:4 | 模拟通道:(1MΩ±1%)||(15pF±3pF) | 模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk | DC、AC、GND | 7ns | 直流增益精确度:<10mV(±4%满刻度);≥10mV(±3%满刻度) | 1mV/div~499mV/div:±2V;500mV/div~10V/div:±100V | 自动、普通、单次 | 边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI触发 | 低频抑制/高频抑制:75kHz | 1.0div(5mV以下或噪声抑制打开);0.3div(5mV以上且噪声抑制关闭) | 精度:≤±25ppm;时钟漂移:≤±5ppm/年;延迟范围:预触发≥1/2屏幕宽度，后触发1~5000s;时基模式:Y-T、X-Y、roll | 光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标 | 调整间隔期:1年 | X-Y个数:1个 | USB，LAN，VGA，AUX，GPIB(选项) | 7.0''TFT液晶显示器;色彩:1600万色;显示类型:点、矢量 | 100~240V，45~440Hz;功率最大50W;保险丝:2A，T级，250V | 313.1(W)x160.8(H)x122.4(D)mm | 不含包装:3.2±0.2kg;含包装:3.8±0.5kg | 低频响应:≤5Hz(在BNC处)，交流耦合，-3dB | 垂直分辨率:8/1bit(模拟/数字);信号源垂直分辨率:14bit;显示分辨率:800水平xRGBx480垂直像素 | 正常，反相 | 时基档位:5ns/div~50s/div | 5/6/7/8位 | 探头补偿器输出电压:约3V，峰峰值，频率:1kHz | 0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下) |
|---|
| 118350 | DS1074Z | | 数字式 | 70MHz(-3dB)，带宽限制:大约20MHz | 模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道);数字通道(MSO):1GSa/s(8通道)，500MSa/s(16通道) | 模拟通道标配/选配:12/24M(单通道)，6/12M(双通道)，3/6M(三/四通道);数字通道(MSO)标配/选配:12/24M(8通道)，6/12M(16通道) | 标准波形:正弦/方波/脉冲/三角波/噪声/直流;任意波形:Sinc/指数上升/指数下降/心电图/高斯/半正矢;30，000个波形/s | 模拟通道:4;数字通道:16 | 模拟通道:(1MΩ±1%)||(15pF±3pF);数字通道:(100kΩ±1%)||(8pF±3pF) | 模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk | DC、AC、GND | 5ns | 直流增益精确度:<10mV(±4%满刻度);≥10mV(±3%满刻度) | 1mV/div~499mV/div:±2V;500mV/div~10V/div:±100V | 自动、普通、单次 | 边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI触发 | 低频抑制/高频抑制:75kHz | 1.0div(5mV以下或噪声抑制打开);0.3div(5mV以上且噪声抑制关闭) | 精度:≤±25ppm;时钟漂移:≤±5ppm/年;延迟范围:预触发≥1/2屏幕宽度，后触发1~5000s;时基模式:Y-T、X-Y、roll | 光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标 | 调整间隔期:1年 | X-Y个数:1个 | USB，LAN，VGA，AUX，GPIB(选项) | 7.0''TFT液晶显示器;色彩:1600万色;显示类型:点、矢量 | 100~240V，45~440Hz;功率最大50W;保险丝:2A，T级，250V | 313.1(W)x160.8(H)x122.4(D)mm | 不含包装:3.2±0.2kg;含包装:3.8±0.5kg | 低频响应:≤5Hz(在BNC处)，交流耦合，-3dB | 垂直分辨率:8/1bit(模拟/数字);信号源垂直分辨率:14bit;显示分辨率:800水平xRGBx480垂直像素 | 正常，反相 | 时基档位:5ns/div~50s/div | 5/6/7/8位 | 探头补偿器输出电压:约3V，峰峰值，频率:1kHz | 0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下) |
|---|
| 118351 | DS1074Z-S | | 数字式 | 70MHz(-3dB)，带宽限制:大约20MHz | 模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道);数字通道(MSO):1GSa/s(8通道)，500MSa/s(16通道) | 模拟通道标配/选配:12/24M(单通道)，6/12M(双通道)，3/6M(三/四通道);数字通道(MSO)标配/选配:12/24M(8通道)，6/12M(16通道) | 标准波形:正弦/方波/脉冲/三角波/噪声/直流;任意波形:Sinc/指数上升/指数下降/心电图/高斯/半正矢;30，000个波形/s | 模拟通道:4;数字通道:16 | 模拟通道:(1MΩ±1%)||(15pF±3pF);数字通道:(100kΩ±1%)||(8pF±3pF) | 模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk | DC、AC、GND | 5ns | 直流增益精确度:<10mV(±4%满刻度);≥10mV(±3%满刻度) | 1mV/div~499mV/div:±2V;500mV/div~10V/div:±100V | 自动、普通、单次 | 边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI触发 | 低频抑制/高频抑制:75kHz | 1.0div(5mV以下或噪声抑制打开);0.3div(5mV以上且噪声抑制关闭) | 精度:≤±25ppm;时钟漂移:≤±5ppm/年;延迟范围:预触发≥1/2屏幕宽度，后触发1~5000s;时基模式:Y-T、X-Y、roll | 光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标 | 调整间隔期:1年 | X-Y个数:1个 | USB，LAN，VGA，AUX，GPIB(选项) | 7.0''TFT液晶显示器;色彩:1600万色;显示类型:点、矢量 | 100~240V，45~440Hz;功率最大50W;保险丝:2A，T级，250V | 313.1(W)x160.8(H)x122.4(D)mm | 不含包装:3.2±0.2kg;含包装:3.8±0.5kg | 低频响应:≤5Hz(在BNC处)，交流耦合，-3dB | 垂直分辨率:8/1bit(模拟/数字);信号源垂直分辨率:14bit;显示分辨率:800水平xRGBx480垂直像素 | 正常，反相 | 时基档位:5ns/div~50s/div | 5/6/7/8位 | 探头补偿器输出电压:约3V，峰峰值，频率:1kHz | 0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下) |
|---|
| 118352 | DS1104Z | | 数字式 | 100MHz(-3dB)，带宽限制:大约20MHz | 模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道);数字通道(MSO):1GSa/s(8通道)，500MSa/s(16通道) | 模拟通道标配/选配:12/24M(单通道)，6/12M(双通道)，3/6M(三/四通道);数字通道(MSO)标配/选配:12/24M(8通道)，6/12M(16通道) | 标准波形:正弦/方波/脉冲/三角波/噪声/直流;任意波形:Sinc/指数上升/指数下降/心电图/高斯/半正矢;30，000个波形/s | 模拟通道:4;数字通道:16 | 模拟通道:(1MΩ±1%)||(15pF±3pF);数字通道:(100kΩ±1%)||(8pF±3pF) | 模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk | DC、AC、GND | 3.5ns | 直流增益精确度:<10mV(±4%满刻度);≥10mV(±3%满刻度) | 1mV/div~499mV/div:±2V;500mV/div~10V/div:±100V | 自动、普通、单次 | 边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI触发 | 低频抑制/高频抑制:75kHz | 1.0div(5mV以下或噪声抑制打开);0.3div(5mV以上且噪声抑制关闭) | 精度:≤±25ppm;时钟漂移:≤±5ppm/年;延迟范围:预触发≥1/2屏幕宽度，后触发1~5000s;时基模式:Y-T、X-Y、roll | 光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标 | 调整间隔期:1年 | X-Y个数:1个 | USB，LAN，VGA，AUX，GPIB(选项) | 7.0''TFT液晶显示器;色彩:1600万色;显示类型:点、矢量 | 100~240V，45~440Hz;功率最大50W;保险丝:2A，T级，250V | 313.1(W)x160.8(H)x122.4(D)mm | 不含包装:3.2±0.2kg;含包装:3.8±0.5kg | 低频响应:≤5Hz(在BNC处)，交流耦合，-3dB | 垂直分辨率:8/1bit(模拟/数字);信号源垂直分辨率:14bit;显示分辨率:800水平xRGBx480垂直像素 | 正常，反相 | 时基档位:5ns/div~50s/div | 5/6/7/8位 | 探头补偿器输出电压:约3V，峰峰值，频率:1kHz | 0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下) |
|---|
| 118353 | DS1104Z-S | | 数字式 | 100MHz(-3dB)，带宽限制:大约20MHz | 模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道);数字通道(MSO):1GSa/s(8通道)，500MSa/s(16通道) | 模拟通道标配/选配:12/24M(单通道)，6/12M(双通道)，3/6M(三/四通道);数字通道(MSO)标配/选配:12/24M(8通道)，6/12M(16通道) | 标准波形:正弦/方波/脉冲/三角波/噪声/直流;任意波形:Sinc/指数上升/指数下降/心电图/高斯/半正矢;30，000个波形/s | 模拟通道:4;数字通道:16 | 模拟通道:(1MΩ±1%)||(15pF±3pF);数字通道:(100kΩ±1%)||(8pF±3pF) | 模拟:CATⅠ300Vrms，CATⅡ100Vrms，瞬态过压1000Vpk;数字:CATⅠ40Vrms，瞬态过压800Vpk | DC、AC、GND | 3.5ns | 直流增益精确度:<10mV(±4%满刻度);≥10mV(±3%满刻度) | 1mV/div~499mV/div:±2V;500mV/div~10V/div:±100V | 自动、普通、单次 | 边沿、脉宽、视频、斜率、码型、延迟、超时、RS232/UART、I2C、SPI触发 | 低频抑制/高频抑制:75kHz | 1.0div(5mV以下或噪声抑制打开);0.3div(5mV以上且噪声抑制关闭) | 精度:≤±25ppm;时钟漂移:≤±5ppm/年;延迟范围:预触发≥1/2屏幕宽度，后触发1~5000s;时基模式:Y-T、X-Y、roll | 光标自动测量/手动模式/追踪模式，同时显示5种测量，测量范围:屏幕和光标 | 调整间隔期:1年 | X-Y个数:1个 | USB，LAN，VGA，AUX，GPIB(选项) | 7.0''TFT液晶显示器;色彩:1600万色;显示类型:点、矢量 | 100~240V，45~440Hz;功率最大50W;保险丝:2A，T级，250V | 313.1(W)x160.8(H)x122.4(D)mm | 不含包装:3.2±0.2kg;含包装:3.8±0.5kg | 低频响应:≤5Hz(在BNC处)，交流耦合，-3dB | 垂直分辨率:8/1bit(模拟/数字);信号源垂直分辨率:14bit;显示分辨率:800水平xRGBx480垂直像素 | 正常，反相 | 时基档位:5ns/div~50s/div | 5/6/7/8位 | 探头补偿器输出电压:约3V，峰峰值，频率:1kHz | 0~50℃(非操作时:-40~70℃)，0~30℃≤95%RH(30~40℃≤75%RH/40~50℃≤45%RH);风扇强制冷却;海拔:操作(3000m以下)，非操作(15000m以下) |
|---|
